Lvyuan PP Endüstriyel Torba Filtre Muhafazası, #1 veya #2 filtre torbaları kullanılarak endüstriyel sıvılardaki partikülleri gidermeye yarayan dayanıklı bir polipropilen filtreleme ünitesidir.

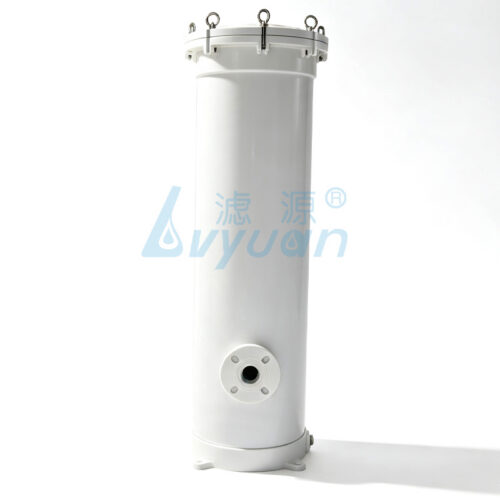

Lvyuan FRP Çok Kartuşlu Filtre Muhafazası, endüstriyel su ve sıvıların verimli bir şekilde filtrelenmesi amacıyla birden fazla kartuşu barındıracak şekilde tasarlanmış, korozyona dayanıklı, metal olmayan bir muhafazadır.
Lvyuan PPH Endüstriyel Plastik Filtre Muhafazası, bir kimyasal olarak dayanıklı kimyasalların, proses suyunun ve endüstriyel sıvıların güvenilir bir şekilde filtrelenmesi için tasarlanmış sistemler.
Lvyuan PVDF Kimyasallara Dayanıklı Torba Filtre Muhafazası, zorlu kimyasal maddeler ve sıvılardan partikülleri gidermek üzere tasarlanmış, dayanıklı, tek torbalı bir filtreleme ünitesidir.
Lvyuan UPVC Torba Filtre Muhafazası, değiştirilebilir filtre torbaları kullanarak endüstriyel sıvılardan katı parçacıkları gidermek üzere tasarlanmış, korozyona dayanıklı bir filtreleme ünitesidir.
Tek parça polipropilen homopolimer yapı, asitlere ve alkalilere karşı korozyona dayanıklı, #1/#2 torba boyutları, flanşlı veya dişli bağlantı noktaları, maksimum 8 bar, 90 °C.
Lvyuan PPH Çok Kartuşlu Filtre Muhafazası, 3–12 kartuş (10″–40″) alabilir, korozyona dayanıklıdır, 8–10 bar'a kadar basınca dayanır, flanşlı bağlantı noktalarına sahiptir ve endüstriyel sıvı filtrasyonu için idealdir.
| Seçim Faktörü | Tipik Seçenekler / Dikkat Edilmesi Gereken Hususlar |
|---|---|
| Muhafaza Malzemesi | Polipropilen, PVDF, PVC, naylon, paslanmaz çelik, karbon çeliği; modele ve uygulamaya bağlı olarak |
| Kartuş Yapılandırması | Tek veya çoklu kartuş; standart veya yüksek akışlı düzenleme |
| Kartuş Uzunluğu | Gerekli kartuş formatına ve gövde tasarımına göre seçilir |
| Kartuş Bağlantısı | DOE, 222 tipi veya diğer uygulamaya özel arayüzler |
| Filtreleme Derecesi | Kirletici maddenin boyutuna ve istenen işlem sonucuna göre seçilir |
| Giriş / Çıkış | Tasarıma bağlı olarak dişli, flanşlı veya diğer bağlantı konfigürasyonları |
| Çalışma Basıncı | Modele bağlıdır; üreticiye danışınız |
| Çalışma Sıcaklığı | Muhafaza, kartuş, sızdırmazlık malzemesi ve proses sıvısına bağlıdır |
| Conta Malzemesi | Kimyasal ve sıcaklık uyumluluğuna göre seçilmiştir |
| Akış Yapılandırması | Standart kartuş, çoklu kartuş veya yüksek akışlı |
| Uygulama | Standart kartuş, çoklu kartuş veya yüksek akışlı |
OEM müşterileri, distribütörler, sistem entegratörleri, su arıtma müteahhitleri ve EPC ekipleri, standart hazır çözümler yerine mevcut bir skid veya proje düzenine uyan bir gövdeye ihtiyaç duyabilir.
Proje gereksinimlerine bağlı olarak, özel yapılandırmalar şunları içerebilir:
Yararlı bir özelleştirme talebi, sadece istenen muhafazanın fotoğrafını değil, aynı zamanda bir proses veri sayfasını da içermelidir. Çalışma bilgileri ne kadar eksiksiz olursa, önerilen çözümü değerlendirmek o kadar kolay olur. filtreleme çözümleri gerçek değerlere karşı başvuru koşulları.
OEM veya tekrar sipariş projelerinde, alıcıların siparişi kesinleştirmeden önce çizim revizyon kontrolünü, yedek parça tanımlamasını, ambalajlama gerekliliklerini, proje miktarlarını ve belgeleri de teyit etmeleri gerekebilir.
Muhafaza malzemesi, proses akışkanı, çalışma sıcaklığı, basınç, temizleme yöntemi, kurulum ortamı ve beklenen hizmet koşullarına göre seçilmelidir. Hiçbir malzeme, her uygulama için tek başına doğru seçim değildir.
A poli̇propi̇len Konutlar, genellikle su arıtma ve belirli kimyasal kullanım uygulamaları açısından değerlendirilir, çünkü polipropilen yapı metal korozyonunu önlerken faydalı kimyasal uyumluluk sağlayabilir. Polipropilen, kimyasal uyumluluğun önemli olduğu durumlarda filtre malzemesi ve kartuş yapım malzemesi olarak da yaygın bir şekilde kullanılmaktadır.
Ancak gerçek bir sistem söz konusu olduğunda, gövde, kartuş, O-ring, yapıştırıcı veya birleştirme malzemeleri, bağlantı parçaları ve çalışma sıcaklığı da dahil olmak üzere tüm montajın kimyasal uyumluluğu kontrol edilmelidir.
PVDF Süreç, polipropilenden farklı bir kimyasal veya sıcaklık direnci profili gerektirdiğinde bu seçenek değerlendirilebilir. PVC ve naylon Bazı sıvı işleme uygulamalarında da kullanılırlar; ancak uygunluk, söz konusu kimyasal maddeye, konsantrasyona, sıcaklığa, basınca ve mekanik gereksinimlere bağlıdır.
Özel mühendislik plastiği tasarımlarında ayrıca takviyeli veya cam takviyeli ek mekanik performansın gerekli olduğu bileşenler.
Metal gövdeler, uygulamanın daha yüksek mekanik mukavemet, zorlu çalışma koşulları, hijyenik yapı veya farklı bir kullanım ömrü gereksinimi gerektirdiği durumlarda hâlâ kullanışlıdır. Paslanmaz çelik seçenekleri arasında şunlar yer alır: 304 endüstriyel filtreleme ekipmanlarında sıklıkla rastlanır, oysa karbonlu çelik Uygun, korozyona maruz kalmayan proses ortamlarında kullanılabilir.
Metal, otomatik olarak şunlardan daha üstün kabul edilmemelidir: plastik muhafazalar, ayrıca plastik de otomatik olarak daha düşük maliyetli bir çözüm olarak değerlendirilmemelidir. Yaşam döngüsü maliyeti, korozyon, kartuş değişimi, bakım erişilebilirliği, arıza süresi, kurulum koşulları ve proses sıvısının kendisine de bağlıdır.
İçin yüksek sıcaklık Ya da yüksek basınçlı kullanım söz konusu olduğunda, tasarım, yalnızca malzeme adının uygunluğu belirlediği varsayımıyla değil, üreticinin gerçek nominal çalışma aralığı dikkate alınarak gözden geçirilmelidir.
Bir konut ve kartuş filtre tek bir sistem olarak çalışmalıdır. Yalnızca kartuşun nominal uzunluğunun uyumlu olması yeterli değildir.
Önemli uyumluluk hususları arasında kartuşun dış çapı, gerçek uzunluğu, sızdırmazlık tasarımı, uç konfigürasyonu, gövdenin iç desteği, akış yönü, diferansiyel basınç davranışı ve sökme işlemi için gerekli boşluk miktarı yer almaktadır.
Yaygın sistemler, standart formatlı kartuşlar veya tescilli geniş çaplı elemanlar temel alınarak tasarlanabilir. Aşağıdaki gibi kompakt formatlar: ince tasarımlı kartuşlar, daha büyük olanlardan farklıdır büyük mavi veya bb stil su filtresi muhafazaları, buna karşılık bir büyük ve net Elemanın veya sıvının gözle incelenmesinin yararlı olduğu durumlarda bu tür muhafaza seçilebilir.
A plastik kartuş Bu nedenle, yuvanın boyutları “10 inç” veya “20 inç” gibi sadece nominal bir uzunlukla belirtilmemelidir. Gerçek uyum, kartuş ve yuva çizimlerinden doğrulanmalıdır.
DOE genellikle çift açık uçlu kartuş düzenini ifade eder. Diğer muhafazalarda ise bir 222 O-ring bağlantısı veya başka bir kapalı uçlu konumlandırma sistemi. Bir açık uç Bu yapılandırma, kalıplanmış O-ring uç kapaklarına sahip bir kartuşa kıyasla farklı sıkıştırma ve sızdırmazlık donanımları gerektirebilir.
Sızdırmazlık düzeni önemlidir; çünkü kartuşun etrafından oluşan baypas, doğru filtreleme yöntemi kullanıldığında bile hedeflenen filtreleme performansını olumsuz etkileyebilir. mikron medya seçildi.
Bir kartuş muhafazası aşağıdaki amaçlarla tasarlanabilir:
Kartuş malzemesi de aynı derecede önemlidir. Polipropilen, polyester, naylon ve diğer malzemeler farklı kimyasal ve termal özelliklere sahiptir.
Mevcut bir üniteyi değiştirirken — ister Hayward konut, bir Filtrafine DJ-P serisi tekli filtre, a DJ-P serisi tek filtre gövdesi, ya da başka bir üreticinin sistemi—değiştirilebilirlik varsayımı yerine mevcut çizimi, kartuş boyutlarını, bağlantı ayrıntılarını ve çalışma koşullarını belirtin. Bir adaptör kiti Bazı sistemlerde teknik olarak mümkün olabilir, ancak uyumluluk her durum için ayrı ayrı değerlendirilmelidir.
A yüksek akişli fi̇ltre muhafazasi Bu yöntem, bir işlemde daha yüksek sıvı akış hızı gerektiğinde ve aksi takdirde çok sayıda geleneksel kartuş kullanılması gerekecekse cazip hale gelir. Yüksek akışlı sistemler, daha büyük boyutlu kartuşlar kullanır ve belirli bir işlem akışı için gereken eleman sayısını azaltabilir. Tanınmış üreticilerin piyasaya sunduğu ticari yüksek akışlı sistemler, bu tasarım ilkesini örneklemektedir.
Daha az kartuş, şu anlama gelebilir:
Ancak, yüksek akış, otomatik olarak daha düşük işletme maliyeti anlamına gelmez. Mühendisler, kartuş fiyatını, katı madde yükünü, diferansiyel basıncı, mevcut kurulum boşluğunu, atık bertaraf gerekliliklerini ve yedek parça temin edilebilirliğini karşılaştırmalıdır.
Geleneksel kartuş tasarımları, düşük akış hızları, daha küçük boru tesisatı, piyasada yaygın olarak bulunabilen yedek filtre malzemeleri veya birden fazla filtreleme aşamasının tanıdık yöntemlerin kullanıldığı sistemler için pratik bir seçenek olmaya devam edebilir. sektör standardı kartuş formatları.
Kartuş muhafazaları çok çeşitli filtreleme uygulamaları, ancak kartuş filtre malzemesi ve gövde malzemeleri her zaman ilgili sıvıya uygun olmalıdır.
İçin endüstriyel su, filtre, pompalar, püskürtme nozulları, ısı eşanjörleri veya sonraki arıtma işlemleri gibi ekipmanların önüne gelmeden önce sudaki askıda kalan partikülleri giderebilir. Gerekli su kali̇tesi̇, partikül yükü ve kartuş değiştirme sıklığı, uygun yapılandırmayı etkiler.
Kartuş filtre, genellikle şu süreçlerde son arıtma veya koruyucu filtreleme aşaması olarak kullanılır: ters osmoz ön arıtma. İşlevi, akış aşağısındaki ekipmanlara ulaşan askıda kalan partikülleri azaltmaktır; gerekli filtre derecesi, evrensel bir değer olarak değerlendirilmek yerine, genel arıtma tasarımına göre belirlenmelidir.
İçinde su fi̇ltreleme sistemlerde, kartuş muhafazaları kaba filtrelemeden sonra veya hassas ekipmanların önüne monte edilebilir. Aşağıdakileri içeren uygulamalar: içme suyu uygun materyallerin sağlanmasını ve düzenleyici kurumların incelemesini gerektirir. Şu konulara yapılan atıflar: FDA Gereklilikler veya gıda ile temas uygunluğu, yalnızca açıkça belgelenmiş malzemeler ve ürünler için belirlenmelidir; sadece malzeme türüne dayanılarak varsayılmamalıdır.
İçinde yiyecek ve içecek Bu hizmet kapsamında, alıcılar genellikle temizlenebilirlik, malzeme belgeleri, proses uyumluluğu, kartuş yapısı ve kontaminasyon kontrol gerekliliklerini değerlendirir. Tedarik edilen spesifik muhafaza ve filtre malzemesi için yasal düzenlemelere veya hijyen standartlarına uygunluk doğrulanmalıdır.
Metal korozyonu söz konusu olduğunda, kimyasal işlemler polimer gövde malzemelerinin kullanılmasını uygun hale getirebilir. Gövde, uyumlu asitler, alkaliler, kimyasal ara ürünler veya işlem çözeltilerinden kaynaklanan partikülleri giderebilir; ancak polipropilen, PVDF, PVC veya başka bir malzeme seçilmeden önce kimyasal konsantrasyon ve çalışma sıcaklığı bilgileri sağlanmalıdır.
Kartuş sistemleri, uyumlu sıvılardan askıda kalan katıları da giderebilir yağlayıcı ve proses sıvısı devrelerinde, akış aşağısındaki ekipmanların korunmasına yardımcı olmak amacıyla kullanılır. Viskozite özellikle önem kazanır; zira viskozitesi yüksek sıvılar, filtre boyunca daha büyük bir basınç düşüşüne neden olabilir.
Her uygulamada hedef kontrol altındadır kirlenme çıkarılması — sadece piyasada bulunan en düşük kapasiteli kartuşu takmakla yetinmemek.
Teknik uygunluk her şeyden önce gelir, ancak ticari ayrıntılar sistemin uzun vadeli kullanılabilirliğini büyük ölçüde etkileyebilir.
Tedarik ve mühendislik ekipleri, gereksinim listesinin tamamını doğrulamalıdır: gövde konfigürasyonu, kartuş referansı, sızdırmazlık malzemeleri, proses bağlantıları, çalışma aralığı ve miktar.
Yedek kartuşlara özellikle dikkat edin. İlk satın alma aşamasında gövdenin fiyatı düşük olsa bile, elemanın temini zorsa veya satın alma sırasında dikkate alınmamış özel bir geometri kullanılıyorsa, bu durum ürünün cazibesini azaltabilir.
Bakım için erişilebilirlik de önemlidir. Operatörlerin bir parçayı sökmek için yeterli alana sahip olduklarından emin olun. karter, kabı açın, kartuşu çıkarın ve çevredeki boru tesisatını sökmeden contayı inceleyin.
Proje ve OEM alımları için, sipariş vermeden önce kuruluşunuzun talep ettiği belgeleri isteyin. Bunlar arasında boyut çizimleri, malzeme bilgileri, kullanım talimatları, kartuş referansları, ambalaj detayları veya üzerinde anlaşmaya varılmış diğer belgeler yer alabilir.
Bu, özellikle şunlar için önemlidir: zorlu endüstriyel tesisler; bu tesislerde, tedarik kararlarının devreye alınma aşamasından çok sonra bile bakım ekipleri ve proses mühendislerini etkilediği görülmektedir.
Kartuş filtre gövdesi, proses sıvısını filtre malzemesinden geçirirken bir veya daha fazla değiştirilebilir filtre kartuşunu barındırmak üzere tasarlanmış, basınç tutan bir düzendir. Gövde, akışkan bağlantılarını ve kartuş desteğini sağlarken, kartuş ise partiküllerin fiilen uzaklaştırılmasını gerçekleştirir. Bu nedenle, gövde ve kartuş seçimi birlikte değerlendirilmelidir.
Polipropilen, kimyasal, sıcaklık ve mekanik özellikleri proses sıvısı ve çalışma koşullarıyla uyumlu olduğunda tercih edilebilir. Kimyasal uyumluluğun önemli olduğu filtreleme ürünlerinde sıklıkla kullanılır. Nihai malzeme seçimi yapılırken O-ring, kartuş ve sıvıyla temas eden diğer bileşenler de dikkate alınmalıdır.
Uyumluluk, kartuşun uzunluğuna, çapına, uç yapılandırmasına, sızdırmazlık yöntemine ve muhafazanın iç konumlandırma donanımına bağlıdır. DOE, 222 tipi ve diğer arayüzler otomatik olarak birbirinin yerine kullanılamaz. Yedek parça uyumluluğu bir satın alma şartı olduğunda, mevcut kartuşun çizimini veya parça numarasını belirtiniz.
Hedef kirleticinin boyutuna, akış aşağı ekipman gereksinimlerine ve akış yukarı katı madde yüküne göre filtre derecesini seçin. Daha ince bir kartuş, otomatik olarak daha iyi bir sistem anlamına gelmez; proses içinde önemli ölçüde daha büyük partiküller bulunuyorsa, basınç düşüşünü veya değiştirme sıklığını artırabilir.
Bazı plastik gövde malzemeleri, belirli aşındırıcı sıvılar için uygun olabilir; ancak uyumluluk, kimyasal maddeye ve koşullara göre değişir. Sıvının türü, konsantrasyonu, sıcaklığı ve basıncı, gövde malzemesi, O-ring, kartuş ve bağlantı parçalarıyla birlikte değerlendirilmelidir. Kimyasal uyumluluğu yalnızca gövde malzemesinin adına göre belirlemeyin.
Gerekli işleme kapasitesinin karşılanması için aksi takdirde çok sayıda geleneksel kartuş veya daha büyük bir çoklu kartuşlu hazne kullanılması gerekecekse, yüksek akışlı bir sistemin değerlendirilmesi faydalı olabilir. Yüksek akışlı sistemler, uygun uygulamalarda kartuş sayısını ve kurulum için gereken alanı azaltabilir. Bununla birlikte, diferansiyel basınç, yedek parça temini, katı madde yüklemesi ve yaşam döngüsü maliyeti gibi faktörlerin karşılaştırılması hâlâ gereklidir.
Teorik olarak mümkün olabilir, ancak değiştirme işlemi sadece nominal boyuta değil, boyutlara ve çalışma gereksinimlerine göre yapılmalıdır. Kartuşun geometrisini, bağlantılarını, akışını, basıncını, sıcaklığını, sızdırmazlık malzemelerini, montaj düzenini ve kurulum boşluğunu doğrulayın. Mevcut bir marka için veya seri filtre, orijinal model bilgilerinin ve çizimlerin sağlanması uyumluluk riskini azaltır.
İşlem sıvısını, gerekli akış hızını, filtreleme derecesini, çalışma basıncını, çalışma sıcaklığını, kartuş uzunluğunu ve çapını, kartuş arayüzünü, giriş/çıkış bağlantısını, tercih edilen gövde malzemesini ve gerekli miktarı belirtiniz. Ayrıca, uygun olduğu durumlarda kimyasal konsantrasyonlarını, mevcut kartuş modellerini, özel montaj gereksinimlerini ve OEM belgeleme ihtiyaçlarını da belirtiniz.
Yeni bir filtre muhafazası, yedekleme projesi, OEM sistemi veya özel kartuş filtreleme gereksinimi ne olursa olsun, konfigürasyonu kesinleştirmeden önce çalışma koşullarını bize iletiniz. Proses sıvısını, gerekli akış hızını, hedeflenen filtreleme derecesini, normal ve maksimum basıncı, çalışma sıcaklığını, kartuş boyutunu, kartuş uç konfigürasyonunu, bağlantı türünü ve proje miktarını belirtiniz.
Bu ayrıntılar, gövde malzemesi, kartuş uyumluluğu, sızdırmazlık düzeni ve akış konfigürasyonunun tek bir filtreleme sistemi olarak değerlendirilmesini sağlar. Ardından fiyat teklifi, teknik şartname, boyut bilgileri, yedek kartuş incelemesi veya projeye özgü özelleştirme gereksinimleri hakkında görüşme talebinde bulunabilirsiniz.
