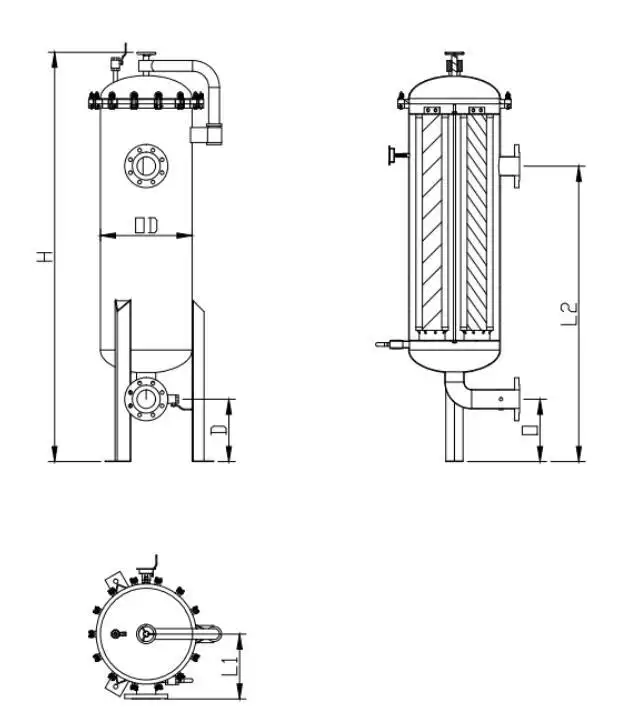

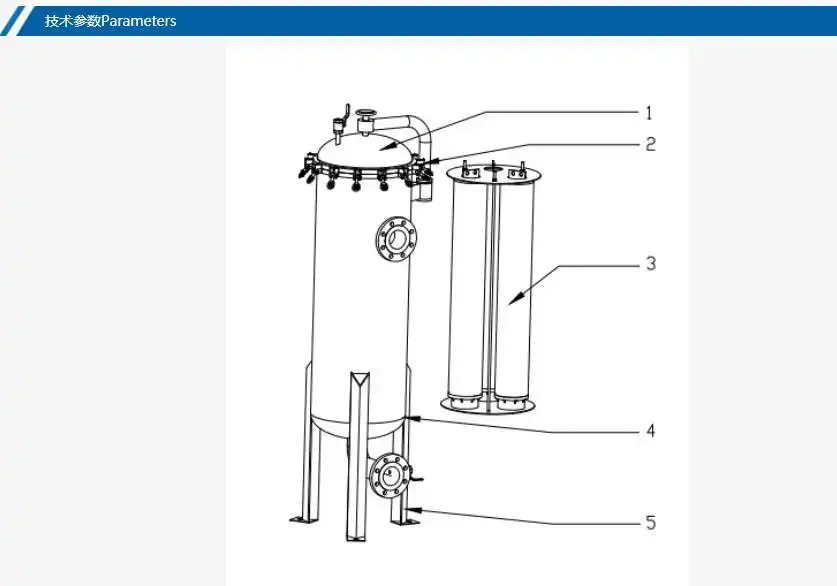

Yüksek akışlı bir filtre gövdesi, sadece iki boru bağlantısına sahip cilalı paslanmaz çelik silindirik bir boru değildir. Bu, verimliliği hidrolik boyutlandırma, kartuş geometrisi, sabitleme malzemeleri, yüksek kaliteli imalat, aşınma direnci ve tedarikçinin mühendislik bilgilerinin doğruluğuna bağlı olan, basınç altında çalışan bir filtreleme sistemidir.
Bu ayrım önemlidir.
Dizin, katlanma durumunu bildiriyor.
Çin menşeli bir yüksek akışlı filtre üreticisi, akış eğrisi, temiz basınç farkı, test basıncı, tasarım basıncı, kartuş modeli, akışkan viskozitesi ve bağlantı boyutlarını belirtmeden “yüksek akış”, “düşük basınç düşüşü” veya “endüstriyel kalite” gibi ifadelerle pazarlama yaptığında, bu durumu mühendislik meselesi değil, reklam olarak değerlendiririm.
Bir müşteri neden başka bir şey yapsın ki?
ABD Çevre Koruma Ajansı’nın (EPA) Ocak 2024 tarihli RO/NF maliyet raporu, kartuş filtrelemeyi süs amaçlı bir cihaz olarak değil, mühendislik ürünü bir membran arıtma yöntemi olarak ele almaktadır. Raporun varsayımları arasında 5 mikronluk arıtma, akışa dayalı cihaz kapasiteleri ve daha büyük tesisler için yedekleme kapasitesi yer almaktadır.
Bu nedenle, satın alma konusunda sorulması gereken soru sadece “Hangisinin üretim tesisi maliyeti en düşük?” değildir. Asıl soru şudur:
Hangi fabrika, yüksek sirkülasyonlu filtre muhafazasının, sizin gerçek sirkülasyon, yük, sıcaklık, kimyasal bileşim ve kirlilik koşullarınız altında güvenli ve öngörülebilir bir şekilde çalışacağını kanıtlayabilir?
Güvenilir bir fabrika, üretim sürecindeki sorunları belgelenmiş bir ekipman konfigürasyonuna dönüştürebilme yeteneğine sahip olmalıdır. Bu, bir köşesine “304 paslanmaz çelik” yazılmış genel bir çizim göndermekten çok daha fazlasını ifade eder.
En azından, tedarikçinin aşağıdakileri belirtmesini kesinlikle beklerim:
Bir ürün sayfasında, aylık 10.000 adetlik üretim kapasitesi, tek adetlik minimum sipariş miktarı (MOQ), yedi iş günü içinde teslimat, CE belgeleri ve ISO 9001 kalite güvencesi gibi bilgiler yer alabilir. Bu bilgiler elbette değerlidir, ancak basınç hesaplaması, malzeme sertifikası, kaynak belgesi veya değerlendirme raporunun yerini tutmaz.
İşte acı gerçek: yetenek, kapasite değildir.
Bir atölye binlerce gövde üretebilir, ancak yine de diferansiyel gerilimi, baypas riskini, kartuş sızdırmazlığını veya klorür kaynaklı paslanmayı yanlış anlayabilir. Üretim miktarı, tesisten kaç sistemin çıkabileceğini gösterir. Ancak devreye alınma sonrasında kaç tanesinin düzgün çalışacağını göstermez.
“Yüksek sirkülasyon”, çalışma koşulları olmadan önemli bir anlam ifade etmez.
20 °C’de saatte 100 m³ temiz su geçiren bir filtre gövdesi, saatte 100 m³ reçine, glikol çözeltisi, gıda yağı, kaplama malzemesi veya atık su çamurunu hemen geçiremez. Viskozite, basınç kaybını etkiler. Katı madde birikimi, kullanım ömrünü kısaltır. Kartuş malzemesi, kıvrım geometrisi, iç çekirdek tipi ve kirlilik dağılımı da sonucu bir kez daha etkiler.
Bu yüzden toplam çalışma noktasını bulmaya çalışıyorum:
Akış fiyatı + sıvı evler + giriş basıncı + izin verilen diferansiyel gerilim + filtreleme derecesi + beklenen kir yükü.
Bundan daha azı sadece tahmin olur.
EPA’nın 2024 RO/NF modeli, sirkülasyonun sistem tasarımını nasıl etkilediğini göstermektedir. Günlük üretim hacmi 1 milyon galonun altında olan tesisler için bu model tek kartuş filtre öngörür; 1 ila 5 MGD arasında ise 2 kartuş filtre öngörür; 5 MGD'nin üzerinde ise, tasarım akışının her 5 MGD'si için bir kartuş filtre ve tesis kapasitesine bağlı olarak yedek arıtma sistemi öngörür.
Bu, her bitki için geçerli olan evrensel bir boyutlandırma formülü değildir. Bu, daha geniş kapsamlı bir tasarım anlayışının bir kanıtıdır: Yüksek akış hacmi genellikle, belirli bir filtreleme noktası, aynı kapasite ve yedeklilik ile sağlanır; boyutları yetersiz bir kaba daha büyük bir nozul takarak değil.
Bu nedenle, yüksek akışlı filtre tedarikçisi şu bilgileri açıklamalıdır:
| Parametre | Sağlık Hizmeti Sunucusunun Yetersiz Eylemi | Uzman Dağıtıcıların Tepkisi |
|---|---|---|
| Sıralı akış | “Yaklaşık 100 m TWO/saat” – Belirtilen viskozite, kartuş versiyonu, mikron derecesi ve sabit ΔP değerlerinde 100 m TWO/saat | |
| Koşma sırasında oluşan stres | “Yüksek stres” | 6 bar çalışma basıncı, 9 bar hidrostatik basınç testi, kayıt altına alınmış deneme süresi |
| Kartuş uyumu | “Criterion kartuşu” | Kartuşun tam dış çapı, boyutu, adaptörü, yönü ve conta kullanıcı arayüzü |
| Mikron puanı | “5 mikron” | 5 µm küçük veya 5 µm mutlak, test yöntemi ile |
| Paslanmaz çelik | “SS304/316” | Sınıf, sıcaklık değeri, fabrika sertifikası ve ıslak parçalar zaman çizelgesi |
| Mühürler | “Lastik conta” | Kimyasal özelliklere göre seçilen EPDM, FKM/Viton, NBR, silikon veya PTFE |
| Stresin azalması | “Azaltılmış” | Temiz durum ve önerilen değiştirme sorunları için akış-ΔP eğrisi |
| Kaynak | “Harika kaynak” | Bağlantılı işlem, kaynakçı sertifikasyonu, muayene yaklaşımı ve kaynak haritası |
| Kalite güvencesi | “100% değerlendirildi” | Seri numarası izlenebilirliğine sahip, tanımlanmış muayene kontrol listesi |
Paslanmaz çelik seçeneği genellikle 2 seçeneğe indirgenir: 304 veya 316L. Bu, tedarik sürecinde tembellik gösterilmesidir.
304 paslanmaz çelik, birçok arıtılmış su ve temel endüstriyel sıvı uygulaması için uygun olabilir. Ancak klorürler, temizlik kimyasalları, sıcaklık, oksijen konsantrasyonu, kaynak durumu, durgunluk ve yüzey kirliliği korozyon riskini değiştirebilir.
316L, molibden içerir ve genellikle klorür içeren ortamlarda daha yüksek direnç gösterir; ancak 316L bile yenilmez değildir. Yüksek klorür seviyeleri, artan sıcaklık, çatlaklar, yetersiz pasivasyon veya agresif temizlik yöntemleri yine de eşleşme veya aralık korozyonuna yol açabilir.
Ve kaplama kalitesi, bu konunun sadece bir parçasıdır.
Bu bileşenlerin aynı kayıtlı ürünü kullanıp kullanmadığını sormak isterim:
“316L gövde” ifadesini kullanan bir satıcı, yalnızca dış kaplamayı kastediyor olabilir. İç kısımdaki ekipman ise 304 paslanmaz çelik, katmanlı karbon çeliği veya belirtilmemiş bir malzemeden yapılmış olabilir.
Bu durum, kimya, ilaç, gıda, elektronik cihazlar, deniz suyu ön filtreleme veya yüksek saflıkta su çözümleri için kabul edilemez.
Yüksek akışlı kartuş filtre gövdesi ve kartuş, tek bir sistem olarak tanımlanmalıdır.
Müşteriler genellikle mikron derecesine odaklanırken mekanik uyumluluğu göz ardı ederler. Oysa doğru şekilde sızdırmazlık sağlamayan 5 mikronluk bir kartuş, sızıntıya yol açabilir; bu durumda filtreleme derecesi fiilen önemsiz hale gelir.
Tipik olarak, yaygın olarak kullanılan tortu kartuşlarına ilişkin web sayfalarında genellikle 5 ila 60 inç arası boyutlar, 1 ila 100 µm arası mikron dereceleri, DOE ve SOE konfigürasyonları ile 222 veya 226 adaptör seçenekleri belirtilmektedir.
Bu seçenekler birbiriyle uyumlu değildir.
Ön RO koruması için bir müşteri, bir 1, 3, 5, 10 veya 20 mikronluk PP PPF tortu kartuşu, ancak teknik çizim yine de kartuşun uzunluğu, dış çapı, uç kapağı düzeni, sızdırmazlık yöntemi ve akış yönüyle uyumlu olmalıdır.
Normal RO veya proses suyu ön arıtımı için bir RO mikrofiltrasyonu için 5 mikronluk polipropilen kartuş ticari açıdan cazip olabilir. Ancak satın alma ekibi, bu terimlerin farklı müşteri tutma varsayımlarını ifade ettiği için, söz konusu puanın “küçük” mi yoksa “mutlak” mı olduğunu doğrulamalıdır.
Bir satıcının sunduğu ürün 10, 20, 30 ve 40 inçlik oluklu PP filtre bileşenleri çeşitli konut tiplerini destekleyebilir. Yine de, daha uzun bir kartuşun mutlaka yüksek akışlı bir kartuş olduğu söylenemez. Sirkülasyon kapasitesi, filtreleme konumuna, filtre malzemesinin yapısına, gözenek eğimine, çekirdeğin dayanıklılığına ve izin verilen basınç farkına bağlıdır.
Bu bilgi düzenli olarak gözden kaçmaktadır.
“Beş mikron” kulağa kesin bir rakam gibi geliyor. Genellikle öyle değildir.
Nominal derecelendirmeli bir filtre, belirli bir test koşulunda belirtilen boyuttaki parçacıkların belirtilen bir yüzdesini tutabilir. Mutlak derecelendirmeli bir eleman ise, gereksinime ve üreticiye bağlı olarak genellikle tanımlanmış bir optimum parçacık boyutu veya beta oranı verimliliği ile ilişkilendirilir.
Müşteri aşağıdakileri talep etmelidir:
EPA’nın daha eski bir kartuş filtreleme incelemesinde, küçük gözenek boyutlarının belirtilen sınıflandırmadan daha büyük parçacıkların geçmesine izin verebileceği konusunda uyarıda bulunulmuş ve aynı zamanda hasarlı contaların veya yanlış tanımlanmış ürün özelliklerinin sızıntıya veya arıtma başarısızlığına yol açabileceği belirtilmiştir.
İfade eski. Sorun ise öyle değil.
Bana göre, tanecik boyutunu, test yöntemini, zorluk derecesini ve akış koşullarını açıklamadan “99,9% filtreleme verimliliği” ifadesini kullanan her türlü distribütör, eksik bir iddiada bulunmaktadır.
Bir büyük akışlı su filtresi, son derece çeşitli işlevler sunabilir:
A ticari sıvı filtrasyonu için eriyik püskürtmeli kartuş sudaki kalıntıların temizlenmesi ve bazı uyumlu işlem sıvıları için ideal olabilir. Kimyasal yapısı ((C₃H6) (n), geniş bir kimyasal uyumluluk sağlar; ancak “geniş” demek, “her şeye” uygun olduğu anlamına gelmez.
Oksitleyiciler, kokulu hidrokarbonlar, konsantre asitler, yüksek sıcaklık seviyeleri ve birleşik kimyasal akışlar, uygulamaya özgü bir inceleme gerektirir.
Daha küçük ön işleme görevleri için, bir Temizleyici ve RO sistemleri için 10 inçlik su filtre kartuşu DOE, 222 veya 226 düzenlemeleriyle birlikte 1, 3, 5 veya 10 µm’lik PP filtre malzemesi kullanılabilir. Bu geometri kompakt sistemler için tasarlanmıştır; ancak, gerçekten yüksek akışlı ticari gövdelerde kullanılan geniş çaplı, geniş yüzeyli kartuşlarla karıştırılmamalıdır.
Aradaki fark çok basit:
Standart kartuş muhafazaları, geleneksel kartuşların eklenmesiyle kapasiteyi artırır. Yüksek akışlı muhafazalar ise genellikle, eleman başına çok daha fazla sirkülasyon sağlayacak şekilde tasarlanmış, daha az sayıda ancak daha büyük kartuşlar kullanır.
Her iki yöntem de işe yarayabilir. Hangi yöntemin doğru olduğu, etki, kesinti süresi, kartuş fiyatı, kirlilik seviyeleri, operatörün erişim imkânı ve gerekli yedeklilik düzeyine bağlıdır.
Bir filtre alanı, bir stres sınırıdır.
OSHA, basınçlı kapları genellikle 15 psig'nin üzerinde çalışacak şekilde tasarlanmış ekipmanlar olarak tanımlar ve çatlamış veya hasar görmüş kapların sızıntıya veya patlamaya yol açabileceğini, bunun da zehirlenme, boğulma, yangın veya patlama tehlikeleri yaratabileceğini belirtir.
Alıcı, su çözeltisinin zararsız olduğunu düşünmemelidir. Devreye alma sırasında sistemde hapsolan basınçlı hava, tıkanmış elektrik prizleri, termal genleşme, pompanın boşta çalışması, su darbesi, hatalı vana sıralaması ve basıncın tamamen boşaltılmasından önce yapılan bakım işlemleri tehlikeli durumlara yol açabilir.
2023 yılında OSHA tarafından ölümcül bir depolama tankı kazasına ilişkin yapılan inceleme, durumu açıkça ortaya koyuyor: sızıntı testi sırasında tank hala basınç altında iken bir amir kaynak yerini taşlamaya başladı; tank patladı ve işçi hayatını kaybetti. Soruşturma raporu başlangıçta $142.690 tutarında bir para cezası önerisini ortaya koydu, ancak bu ceza daha sonra uzlaşma yoluyla yeniden düzenlendi.
Söz konusu olay, filtre muhafazasının arızalanmasından kaynaklanmamıştı. Ancak buradan çıkarılacak operasyonel ders doğrudan geçerlidir:
Basınç içeren aletleri, gerilim ve depolanmış enerji kesin olarak izole edilip doğrulanana kadar asla açmayın, birleştirmeyin, taşlamayın, gevşetmeyin veya basınçlarını boşaltmayın.
Özel bir konut tarzı şunları içermelidir:
Uygun fiyat. Büyük etki.
Girişteki basınç ölçeği yeterli değildir.
Operatörlerin, gövde ile kartuş arasındaki ΔP olarak ifade edilen diferansiyel basıncı bilmeleri gerekir. Bu değer, filtreleme sisteminin ne kadar direnç oluşturduğunu ve kirletici yükünün ne kadar hızlı arttığını gösterir.
EPA’nın Mart 2024 tarihli WaterSense kılavuzunda, sadece yaklaşık bir programa güvenmek yerine, basınç düşüşünün filtre bakımı veya geri yıkamayı gerektirecek kadar önemli bir düzeye ulaştığını belirlemek için basınç sensörlerinin kullanılmasının tavsiye edildiği belirtilmektedir.
Tek kullanımlık kartuş sistemlerinde de durum benzerdir:
Bir kartuş ürün açıklamasında, 20 °C’de 1–1,5 bar’lık önerilen alternatif basınç ve 3,5 bar’lık optimum alternatif gerilim değerleri belirtilmiştir. Bunlar, genel sınırlamalar değil, ürüne özgü garanti koşullarıdır ve gerçek kartuş modeli ile yuva tasarımı dikkate alınarak değerlendirilmelidir.
Bir bakım ekibi, konuyla ilgisi olmayan bir satış broşüründen değiştirme kısıtlamasını asla kopyalamamalıdır.
Çin’deki en iyi yüksek akışlı filtre gövdesi üreticisi, “en iyi” kelimesini en sık kullanan şirket değildir. Konuyu saptırmadan zorlu sorunları çözen üretim tesisidir.
Denetimi kanıtlar temelinde yapılandırırdım.
İstek:
Aşağıdaki bilgileri içeren imzalı bir teknik veri sayfası talep edin:
Talep konusu:
Son bir değerlendirme paketi şunlardan oluşabilir:
Kayıt yoksa, sigorta talebi de olmaz.
İşte benim hazırlık aşamam.
En uygun fiyatlı teklif, aslında en pahalı teklif olabilir.
15% daha ucuz bir muhafaza, düzenli kartuş değişimi gerektiriyorsa, uyumsuz bir contadan sızıntıya neden oluyorsa, aşırı ΔP oluşturuyorsa, standart dışı kartuşlarla birlikte geliyorsa veya mevcut bakım alanında güvenli bir şekilde açılamıyorsa, 15%’den bile daha fazla ek masrafa yol açabilir.
Satın alma işleminde aşağıdakiler hesaplanmalıdır:
Yaşam döngüsü maliyeti = satın alma maliyeti + ürünler + işler + taksitler + kartuşlar + işçilik + arıza süresi + temizlik + yedek contalar + bertaraf + arıza riski.
İki teorik anlaşmayı ele alalım:
| Maliyet Boyutu | Konut A | Gayrimenkul B |
|---|---|---|
| Edinim oranı | $4,800 | $5,600 |
| Değişim başına kartuş sayısı | 12 | 4 |
| Değişim başına kartuş maliyeti | $1,080 | $760 |
| Yıllık değişiklikler | 8 | 5 |
| Yıllık kartuş harcaması | $8,640 | $3,800 |
| Tahmini yıllık arıza süresi | 24 saatlik | 10 saat |
| İlk yıl için gerekli ekipman ve kartuşlar | $13,440 | $9,400 |
B gayrimenkulü başlangıçta $800 daha pahalıdır, ancak kesinti süresinden elde edilecek gelir hesaba katılmadan önce $4.040 tasarruf sağlar.
İşte bu yüzden sadece “en uygun fiyat” istenen teklif taleplerinden hoşlanmıyorum.”
Önemli bir teklif talebinde en düşük fiyat isteniyor Gerekli filtreleme verimliliğinde doğrulanmış yaşam döngüsü fiyatı.
Aşağıdaki durumlarda distribütörü durdurur ya da sesini kısardım:
İşte bir başka olumsuz bakış açısı: ISO 9001, belirli bir muhafazanın uygun şekilde üretildiğini garanti etmez.
Bu, bir kalite yönetim sisteminin belirli bir kriter temelinde gerçekten değerlendirildiğini gösterir. Alıcı yine de ürünü, tasarım girdilerini, üretim belgelerini ve denetim sonuçlarını doğrulamalıdır.
Broşürle değil, prosedürle başlayın.
Aşağıdakilerden oluşan bir teknik bilgi formu hazırlayın:
Ardından, aynı belgeyi aday listesine alınan tüm üretim tesislerine gönderin.
Her tedarikçinin gereksinimi farklı şekilde tanımlamasına izin vermeyin. Görünüşte benzer olsa da, farklı kartuş sayıları, basınç dereceleri, çelik kaliteleri, conta malzemeleri ve aksesuar paketlerine dayanan teklifler alacağınız kesindir.
İşte tam da bu şekilde, olumsuz satın alma kararları uygun fiyatın ardında gizlenir.
Yüksek akışlı filtre gövdesi, yüksek akış hızlarında su veya proses sıvılarındaki askıda kalan parçacıkları gideren bir veya daha fazla büyük kapasiteli filtre kartuşunu barındırmak üzere tasarlanmış, basınç kaybını kontrol eden, baypas oluşumunu önleyen ve belirtilen çalışma koşulları altında kartuşların güvenli bir şekilde değiştirilmesine olanak tanıyan, basınçlı bir kaptır.
Küçük konut amaçlı gayrimenkullerden farklı olarak, bu sistemde 40 veya 60 inç çapında geniş çaplı kartuşlar, daha büyük boru bağlantıları, güçlendirilmiş iç bileşenler, kaldırma cihazları, basınç ölçerler, havalandırma delikleri, tahliye kanalları ve özel olarak tasarlanmış kapatma sistemleri kullanılabilir.
Yüksek akışlı filtreler için uygun boyut, proses akışı, sıvı viskozitesi, sıcaklık, katı madde yükü, kartuş filtreleme alanı, temiz diferansiyel basınç, izin verilen maksimum basınç kaybı, kartuş ömrü, çalışma yedekliliği ve kurulum ile kartuş değişimi için mevcut fiziksel alan dikkate alınarak belirlenir.
Tesisatı sadece akış hızına göre seçmeyin. Üreticiden, söz konusu kartuş ve sıvıya dayalı boyutlandırma tahmini ile akış-basınç düşüşü verilerini isteyin.
304 ve 316L, akışkanın kimyasal yapısı, klorür konsantrasyonu, temizlik maddeleri, sıcaklık seviyesi, korozyon riski, sağlık gereklilikleri ve bütçeye göre seçilen paslanmaz çelik kaliteleridir; 316L genellikle çok daha iyi klorür direnci sağlarken, 304 uygun su ve hafif endüstriyel sıvı uygulamaları için maliyet açısından avantajlı olabilir.
Bu karar, sadece binanın dış kabuğunu değil, aynı zamanda iç donanımları, nozulları, bağlantı elemanlarını, kaynak noktalarını ve yüzey işlemlerini de kapsamalıdır.
RO ön arıtma mikron derecesi, membran elemanlarını askıda katı maddelerden ve kirlenmeden korumak için kullanılan partikül tutma spesifikasyonudur; 5 µm'lik kartuşlar genellikle özel olarak tasarlanmış RO ön arıtma sistemlerinde kullanılır; ancak doğru derecelendirme, kaynak suyunun kalitesine, ön arıtma işlemine, çamur yoğunluğuna, membran gereksinimlerine ve derecelendirmenin küçük mü yoksa mutlak mı olduğuna bağlıdır.
EPA’nın Ocak 2024 tarihli RO/NF tasarımı, membran katmanı bileşenlerini tıkayabilecek daha büyük partiküllerin giderilmesi amacıyla özellikle 5 mikronluk kartuş filtreleme sisteminden oluşmaktadır.
Eksiksiz bir filtre gövdesi talebi, sıvı bileşimi, sirkülasyon aralığı, gerilme, sıcaklık, kalınlık, partikül yükü, mikron derecesi, kartuş tasarımı, ürün, sızdırmazlık malzemesi kimyası, nozul gereksinimi, kurulum boyutları, belge talepleri, değerlendirme yöntemi, miktar, konum ve sevkiyat hedef tarihini içeren teknik bir taleptir.
Kapsamlı bir teklif talebi, gizli varsayımları en aza indirir ve farklı fabrikaların gerçekten benzer araçlar için fiyat teklifi vermesini sağlar.
Güvenilir bir filtre gövdesi fabrikası, ticari sigorta taleplerini, kontrollü çizimler, ürün sertifikaları, kaynak belgeleri, düzeltilmiş değerlendirmeler, basınç testi raporları, kartuş uyumluluk bilgileri, belgelenmiş düzeltici önlemler ve benzer cihazlara ilişkin başarılı üçüncü taraf veya tüketici değerlendirmeleri gibi kanıtlara dayandırabilen bir üreticidir.
Görüntülü görüşmeler ve sertifikalar yardımcı olur; ancak yerinde denetim veya bağımsız sevkiyat öncesi değerlendirme, yüksek değerli veya güvenlik açısından hassas siparişler için daha sağlam kanıtlar sunar.
Sadece akış fiyatı ve mikron boyutunu belirtmeyin.
Sıvı makyajı, tasarım akışını, basıncı, sıcaklık seviyesini, kartuş tercihini, bağlantı gereksinimini, malzeme ihtiyacını, sızdırmazlık kimyasını ve denetim varsayımlarını iletin. Ölçülü bir çizim, net bir basınç düşüşü tahmini, kartuş düzeni, malzeme programı, test prosedürü, üretim hazırlığı ve eksiksiz bir dokümantasyon kontrol listesi talep edin.
Güvenilir bir Çin menşeli yüksek debili filtre gövdesi üretim tesisi, bu düzeyde bir incelemeye açık olmalıdır.
Çünkü konut, öylece elde edebileceğiniz bir şey değildir.
Bu, bitkinizin güvenebileceği bir şeydir.
