Bunun nedeni, üreticilerin etik kurallara uymaması değil; zira yayınlanan teknik özellikler genellikle temiz, düşük viskoziteli bir test koşulunu tanımlarken, gerçek sistemlerde çamur pikleri, biyofilm, demir, sıcaklık dalgalanmaları, vana kayıpları ve kimsenin doğrulama zahmetine girmediği bir pompa eğrisi gibi unsurlar ortaya çıkmaktadır.
Neden bir gayrimenkulü, bir daha asla karşılaşmayacağı tek bir durum göz önünde bulundurularak boyutlandırmalı?
Dakikada galon cinsinden başlayan ve biten her türlü kartuş filtre gövdesi boyutlandırma tablosunu reddediyorum. Sirkülasyon sadece başlangıç rakamıdır. Gerçek tasarım, kirli kartuşlara dayanabilmeli, optimum ihtiyaçları karşılamalı, besleme yükünü en aza indirmeli, sıkışmış katı maddeleri tolere etmeli, kimyasal maruziyetle başa çıkabilmeli, bakım kısıtlamalarına uygun olmalı ve diferansiyel basınç alarmı 2 vardiya boyunca yanıp sönene kadar kartuş değişimini erteleyen kaçınılmaz operatöre de dayanabilmelidir.
Sorunun boyutu hiç de azımsanacak gibi değildir. ABD Çevre Koruma Ajansı (EPA), içme suyu sistemlerinin aşağıdakileri gerektirdiğini tahmin etmektedir: $625 milyar 20 yılı aşkın bir süreye yayılan finansal yatırım çerçevesi kapsamında, aşağıdakilerden oluşan Tedavi amaçlı varlıklar için $107 milyar. Yetersiz arıtma seçeneği, bu rakamın içindeki küçük bir ayrıntı olsa da, pahalıya mal olan bir zincirleme reaksiyona yol açar: daha yüksek pompa basma yüksekliği, kartuş ömrünün önemli ölçüde kısalması, istenmeyen duruşlar ve akış aşağısındaki membran tabakasının hasar görmesi.
İlk soru, “Borunun çapı ne kadar?” değildir.”
Şöyle ki: Filtre, en kötü koşullar altında hangi akış debisini sağlamalıdır?
En az 3 görev noktası belirleyin:
Mümkün olduğunda ölçülmüş akış bilgilerini kullanın. Pompanın tip plakasında belirtilen kapasite, ölçülmüş akış değeri değildir. Akışın yukarısındaki arıtma ünitesinin nominal kapasitesi de öyle değildir.
Paducah Tesisinde 2023 yılında ABD Enerji Bakanlığı tarafından yürütülen bir proje, eskimiş kapasiteye dayalı geliştirme çalışmalarının tehlikesini ortaya koymaktadır. Su arıtma tesisi aslında başlangıçta yaklaşık Günde 30 milyon galon, oysa gerçek talep aslında yaklaşık Günde 1 milyon galon. Mevcut kapasiteye uygun bir pompanın kurulması, pompalama enerjisini yaklaşık 63% ve su tüketimini yaklaşık Günde 1 milyon galon.
Bu ders, yüksek debili su filtresi gövdesine doğrudan uygulanabilir: Boyutu gereğinden büyük ekipmanlar, otomatik olarak daha güvenli değildir. Arıtma performansını artırmadan finansman maliyetlerini, yer ihtiyacını, tutma hacmini, temizlik yükünü ve yedek parça ihtiyacını artırabilir.
Önerdiğim tasarım akışı ifadesi şudur:
Qdesign = Qpeak × SF
Nerede?
Başlangıç kenar boşluğu 1,15 – 1,30 Değişken talebe dayalı su hizmetinde bu yaklaşım sıklıkla savunulabilir olmakla birlikte, evrensel bir gereklilik değildir. Sabit boşaltma, ters yıkama geri kazanımı, mevsimsel bulanıklık, soğutma kulesi kaynaklı su kaybı ve tekrarlayan üretim faaliyetleri, farklı bir marjın uygulanmasını gerektirebilir.
Bir filtre gövdesi sirkülasyon hızı hesaplaması, girdi verilerinin doğruluğu kadar doğrudur. En azından şu bilgileri toplayın:
| Stil girişi | Neler kasete kaydedilmelidir? | Neden konut büyüklüğünü değiştiriyor? |
|---|---|---|
| Dolaşım | Tipik, en yüksek, minimum ve gelecekteki debi (gpm veya m³/saat cinsinden) | Toplam gerekli filtreleme konumunu belirler |
| Yüksek kaliteli su | TSS, bulanıklık, parçacık dağılımı, demir, organik madde (ton) | Yükleme fiyatını ve kartuş ömrünü belirler |
| Micron'un ihtiyacı | Nominal veya mutlak güç derecesi; gerekli verimlilik | Daha ince veya tam gözenekli filtre malzemeleri, daha yüksek temiz basınç kaybına neden olabilir |
| Sıcaklık | Minimum, normal ve maksimum °C | Kalınlık, conta seçimi ve ürün kısıtlamalarındaki değişiklikler |
| Kimya | pH, klor, oksidanlar, tuzlar, çözücüler ve temizlik maddeleri | Gayrimenkul, kartuş ve O-ring uyumluluğunu denetler |
| Stres | Maksimum giriş basıncı, pompa konturu ve dalgalanma gerilimi | Geminin nominal değerini ve izin verilen diferansiyel basıncı belirler |
| Aşağı akış talebi | RO'da, işlem araçlarında veya sirkülasyon başlığında minimum gerilim | Filtrenin ne kadar basınca dayanabileceğini belirtir |
| İşletme hedefi | Ayarlamalar arasındaki tercih edilen çözeltinin kalma süresi veya süzüntü miktarı | Hidrolik boyutlandırmayı ekonomik boyutlandırmaya dönüştürür |
| Bakım sınırları | Yükseklik, zemin alanı, kartuş ağırlığı ve izolasyon süresini artırın | Dikey veya düz dizilişi belirler |
| Kodlar | ASME, PED, sıhhi veya bölgesel basınçlı kap gereklilikleri | Bina ve kapı tasarımlarında kısıtlamalar getirebilir |

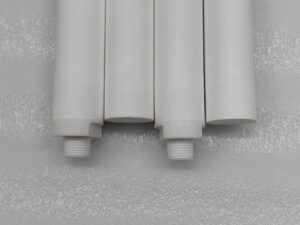

“5 mikron” ifadesini tam bir teknik özellik olarak kullanmaktan kaçının. 5 μm’lik küçük eriyik üflemeli derinlikli bir kartuş ile 5 μm’lik düz katlamalı bir bileşen, hidrolik veya bölünmüş eşleşmeler değildir.
Ayrıca, enkaz temizleme işlemini çözünmüş kirletici maddelerin arıtılmasıyla karıştırmayın. EPA bilim insanları, şundan daha büyük değerler için adsorpsiyon tahminlerini değerlendirdiler: 400 PFAS bileşiği 2023 yılında ve şu tahminde bulundu ki 76%'den 87%'ye Bu durum, tanecikli tetiklemeli karbon kullanılarak maliyet etkin bir şekilde çözülebilir; diğer çeşitli maddeler ise ek inceleme gerektirir. Akışın başındaki bir partikül kartuşu bu karbon sistemini koruyabilir, ancak adsorpsiyon sürecinin yerini almaz.
Ham su veya içme suyunun ön arıtımı için, su arıtma sistemleri için polipropilen kalıntı kartuşları bunlar, partikül bariyerleri olarak değerlendirilebilir. İşlevleri, kirletici türleri, performans, diferansiyel basınç ve gerekli hizmet ömrü göz önünde bulundurularak belirlenmelidir.
Temel kartuş sayısı hesaplaması basit görünmektedir:
N = TAVAN [( Qdesign ÷ Qelement, düşürülmüş)] Burada:
Tuzak, kelimelerin içinde gizlidir düşürülmüş.
Sistem debisini, satış broşüründe belirtilen en yüksek tiraj rakamına bölmeyin. Öncelikle tedarikçinin akış-basınç düşüş eğrisinden yola çıkın, ardından aşağıdakileri dikkate alarak ayarlamalar yapın:
Bir yordamın şunlara ihtiyacı olduğunu varsayalım: 900 gpm, ve üzerinde anlaşmaya varılan tasarım marjı şudur: 20%:
Qdesign = 900 × 1,20 = 1.080 gpm
Seçilen 40 inçlik bileşenin uygun test koşulları altında 300 gpm kapasiteye sahip olduğunu varsayalım; ancak görev grubu, tasarım yükümlülüğünü şu sınırlarla sınırlamaktadır: 240 gpm stres kaybı, besleme düzensizliği ve kartuş ömrü hedeflerini değerlendirdikten sonra:
N = CEILING(1.080 ÷ 240)
N = CEILING(4,5) = 5 kartuş
Bu, ilk sayımdır. Henüz onaylanmış bir konut değildir.
Beş turlu kap, aynı şekilde bağlantı boyutu kontrolünü, gövde kabuğu basınç kaybı kontrolünü, standartlara uygunluk kontrolünü, bakım açıklığı belgesi ve kirli koşullar altındaki gerilme hesaplamasını da geçmelidir.
Ticari amaçlı bir 316/316L paslanmaz çelik yüksek akışlı emlak serisine ilişkin yayınlanmış verileri göz önünde bulundurun:
| Gayrimenkul örneği kurulumu | Serbest bırakılan maksimum akış | Giriş/çıkış bağlantısı |
|---|---|---|
| Tekli 10 inçlik kartuş | 85 gpm / 320 L/dk | 2 inç / DN50 |
| Tekli 40 inçlik kartuş | 350 gpm / 1.325 L/dk | 4 inç / DN100 |
| Tekli 60 inçlik kartuş | 500 gpm / 1.893 L/dk | 4 inç / DN100 |
| 5 adet 40 inçlik kartuş | 1.550 gpm / 5.867 L/dk | 8 inç / DN200 |
| 5 adet 60 inçlik kartuş | 2.450 gpm / 9.274 L/dk | 10 inç / DN250 |
| 7 adet 60 inçlik kartuş | 3.500 gpm / 13.249 L/dk | 12 inç / DN300 |
Bunlar, her kartuş, su kalitesi veya hareketli hedef için geçerli olan genel sınırlar değil, ürüne özgü maksimum değerlerdir. Aynı veri grubu, 1 ila 7 yönlü gayrimenkulleri ve izin verilen maksimum çalışma basıncını içerir: 250 °F’de 150 psi, ve çeşitli kod düzenlemeleri.
Tablonun ortaya koyduğu şeye dikkat edin: Yalnızca kartuş malzemesi, performansı belirlemez. Kartuş uzunluğu, hazne geometrisi, iç akış yolu, nozul çapı ve eleman özelliklerinin hepsi önemlidir.
İşte bu nedenle, basınç düşüşü eğrisi ve test verileri olmaksızın “kartuş başına 500 gpm” garantisi veren abartılı beyanlara güvenmiyorum. Bu rakam, temiz su kullanıldığında fiziksel olarak elde edilebilir olabilir. Ancak pompa basma yüksekliği nedeniyle aşırı yükleme yapabilir ya da kabul edilemez bir hizmet ömrü ortaya çıkabilir.
Kartuş filtreler boyunca meydana gelen basınç düşüşü, bir bakım bilgisi değildir. Bu, ilk hidrolik tasarımın bir parçasıdır.
Kullanım:
ΔPtoplam = ΔPboru + ΔPvanalar + ΔPgövde + ΔPkartuşlar + ΔPakış aşağı
Ardından, arıtma aşaması için kullanılabilir gerilimi hesaplayın:
ΔPfilter, hesaplanan değer = Ppump − Pminimum, akış aşağısında − çeşitli diğer sistem kayıpları
Bu tahmini, genel tiraj üzerinden değil, stil tirajı üzerinden hesaplayın.
Örneğin:
Kartuşlara uygulanan sabit basınç şöyledir:
70 − 40 − 7 − 3 − 1 = 19 psi
Bu durumda makul bir işletme stratejisi şu şekilde şekillenebilir:
Bu rakamlar sadece örnek niteliğindedir, genel sınırlar değildir. Kartuşun çökme mukavemeti, akış talimatları, sıcaklık, destek çekirdeği, sızdırmazlık planı ve üretici talimatları nihai ayarları belirler.
Filtre grubunun tamamı boyunca diferansiyel basınç ölçümü sistemi kurun. İki ayrı basınç ölçümü, hiç ölçüm yapılmamasından çok daha iyidir; ancak kontrol sistemine bağlı bir diferansiyel basınç transmiteri, daha net trend analizleri ve daha erken uyarılar sağlar.
Düşük debili giriş noktası hizmeti için, bir 10 × 4,5 inç kompozit kalıntı ve karbon kartuşu Kısa bir plan kullanabilir. Ancak her 4,5 inçlik dergiyi “yüksek tirajlı” olarak nitelemek, bu terimi anlamsız hale gelecek kadar genişletmek anlamına gelir.
Endüstriyel ölçekte, gerçek karşılaştırma genellikle şunlar arasında yapılır:
A deniz suyu ters ozmoz ön arıtımı için geniş çaplı, kendinden çekirdekli, yüksek akışlı PP kartuş bir SWRO ön arıtma hattında ihtiyaç duyulan özel bileşenlerin sayısını azaltabilir. Daha az bileşen, daha hızlı değiştirme işlemleri ve daha az conta anlamına gelebilir; ancak kartuş temini zor olduğunda veya her bir ıslak bileşenin güvenli bir şekilde bakımı zorlaştığında bu avantaj ortadan kalkar.
Geleneksel çoklu kartuş sistemleri, standartlaştırılmış bileşenlerin halihazırda mevcut olduğu durumlarda, belirtilen mikron sınıflandırmalarının gerekli olduğu durumlarda veya sürücülerin daha küçük özel kartuşlar tercih ettiği durumlarda avantajlarını korur. Bir döndürülmüş polipropilen derinlik kartuşlarına sahip endüstriyel paslanmaz çelik gayrimenkuller Ürün uyumluluğu ve dayanıklılık derecelendirmeleri teyit edildiğinde, bu yükümlülükleri karşılayabilir.
Acı gerçek şu ki: Genellikle en göz alıcı gemi, en temel kartuş lojistiğine sahip sisteme çekilir.
Endüstriyel su filtresi gövdesi seçeneği, paslanmaz çelik ile plastik arasında bir seçimle sınırlı değildir.
Söz konusu alaşımı videoya kaydedin:
Ardından, sıvıyla temas eden tüm elastomerleri belirtin. EPDM, NBR, silikon, FKM ve PTFE kaplamalı contalar, oksidanlar, yağlar, çözücüler, sıcak su ve konsantre temizlik kimyasalları karşısında farklı davranışlar sergiler.
Aşağıdakilerle uyumluluğu kontrol edin:
Aynı şekilde ayırt edin çalışma gerilimi kaynak: stil baskısı. Tasarım gerilimi, kapatma kafası, sabit yükseklik, termal etkiler, kontrol vanasının arızalanması ve güvenilirlik artışı sorunlarını hesaba katmalıdır.
Ticari yüksek akışlı gayrimenkuller, ASME Bölge VIII, Avrupa Basınçlı Ekipman Direktifi ve çeşitli diğer yerel gereklilikler için kullanılabilir; ancak standartların geçerliliği, sürüm ve konfigürasyona göre değişiklik gösterebilir. Mülk sahibi ve mühendis, ilgili bölgesel yönetmeliklerin tam olarak neyi gerektirdiğini teyit etmelidir.
Bir gemi, hidrolik açıdan uygun olmasına rağmen operasyonel açıdan sakıncalı olabilir.
Düzeni kabul etmeden önce kartuş çıkarma alanını inceleyin. 60 inçlik bileşenlerin kullanıldığı dikey bir alan, kartuş, kaldırma hareketi, operatörün duruşu, aletler ve herhangi bir kapak kaldırma sistemi için baş üstü boşluğu gerektirir. Düz bir alan ise nemli ve kirlenmiş bir bileşen için çekme alanı ve destek gerektirir.
Ben de şüphesiz şöyle sorardım:
Sürekli çalışan tesislerde, tek bir dev tanka kartuş yerleştirmek yerine çiftli bir düzenleme daha uygun olabilir. 100% yükümlülüğüne sahip 2 adet ünite veya iki aktif/bir yedek konfigürasyonundaki 3 adet ünite, işlemi durdurmadan kartuş değişimine olanak tanır.
Fazladan çelik çözüm değildir. Daha iyi bir zamanlama çözümdür.
8 inçlik bir boru hattı, filtreleme yükümlülüğü, izin verilen basınç kaybı, kirletici yükü veya kartuş ömrü hedefi hakkında bilgi vermez.
Tipik akış, ortalama kalitede bir teklif ve kötü bir pik akış sistemi ortaya çıkarır.
Malzeme biriktirmek için bir filtre bulunmaktadır. Bu filtredeki basınç kaybı artacaktır.
Nozullar, iç destekler, çıkış elemanları, dirsekler ve kapatma vanaları, su ortamına ulaşmadan önce pompa basma yüksekliğini azaltır.
Verimlilik, nominal ve mutlak puanlar, ortamın konumu ve derinlik çerçevesi, kartuş üzerinde belirtilen sayı kadar önemlidir.
İş, arıza süresi, güç tüketimi, kartuş ömrü ve sonraki aşamalarda ortaya çıkabilecek riskler göz önünde bulundurulduğunda, teorik olarak en düşük maliyetli kartuş seçeneği nadiren en uygun maliyetli sistemdir.
Araştırma laboratuvarında mükemmel verimlilik sergileyen tescilli bir özellik, teslim süreleri uzadığında veya yetkili tedarikçi tasarımı değiştirdiğinde, projenin iptal edilme riskine yol açabilir.
Kartuş filtre gövdesi boyutlandırması, pompanın sağladığı basma yüksekliği ve kartuş üreticisinin çalışma sınırlamaları dahilinde, temiz ve sabit bir diferansiyel basıncı korurken tasarım akışını sağlamak için gerekli olan ürün sayısını, boyutunu, çapını, bağlantı noktası boyutunu, gerilme derecesini ve yapısını seçme sürecidir.
Öncelikle doğrulanmış en yüksek akış miktarından yola çıkın, belirtilen marjı uygulayın, düşürülmüş bileşen kapasitesini kullanarak kartuş sayısını hesaplayın; ardından toplam basınç bütçesini, tankın optimum akışını, nozul boyutunu, kimyasal bileşimi, sıcaklığı, bakım erişilebilirliğini ve yönetmelik gerekliliklerini inceleyin.
Kartuş yükü hesaplaması, belirtilen tasarım payını da içeren tepe akış debisini bir kartuşun fiili düşürülmüş akış debisine bölme, ardından sonucu yukarı yuvarlama ve seçilen gövde, bağlantı noktaları, contalar ile pompanın ortaya çıkan düzenli ve yoğun diferansiyel gerilimi kaldırabilip kaldıramayacağını kontrol etme yöntemidir.
1.080 gpm'lik bir sistem sirkülasyonu ve bileşen başına 240 gpm'lik bir azaltılmış kapasite için başlangıçtaki ihtiyaç 5 kartuşdur. Hizmet ömrünü uzatmak veya basınç kaybını azaltmak amacıyla bu sayı daha sonra artırılabilir.
Kartuş filtrelerdeki kabul edilebilir basınç düşüşü, gerekli akış aşağı basıncını koruyan, kartuşun deforme olmasını veya baypas oluşumunu önleyen ve boru tesisatı ile kontrol kayıpları için yeterli pompa basma yüksekliği sağlayan diferansiyel basınç aralığıdır; bu değer, genel bir politikadan kopyalanmak yerine, kartuş ve tesis bilgilendirme formlarından alınmalıdır.
Farklı temizlik, alarm sistemi ve değiştirme değerlerini ayarlayın. Terminal ayarının, optimum çalışma sıcaklığında bileşenin diferansiyel basınç sınırının altında kaldığından emin olun.
Yüksek akışlı su sistemleri için en iyi kartuş muhafazası, katalogdaki en büyük muhafaza değil; onaylanmış en düşük yaşam döngüsü maliyetiyle yükseklik ve akış aralığı, kirletici yükü, giriş ve çıkış basınç farkı, kimyasal uyumluluk, montaj gerilimi, sıcaklık, yönetmelik gereklilikleri, bakım boşluğu ve kartuş bulunabilirliği kriterlerini karşılayan muhafazadır.
Aynı besleme suyu verilerini ve hizmet ömrü hedefini kullanarak yüksek akışlı, büyük ve standart çok turlu düzenleri karşılaştırın. Yalnızca satın alma fiyatı, seçim için yetersiz bir ölçüttür.
Yüksek akışlı bir su filtresi sistemi, yüksek verim için tasarlanmış bir veya birkaç büyük çaplı kartuş kullanırken, standart çoklu kartuşlu bir sistem ise akışı çok sayıda daha küçük bileşene dağıtır; hangi sistemin daha uygun olduğu, katı madde yüküne, kartuş değiştirme işçiliğine, darbeye, bağlantı boyutuna, yedeklilik yöntemine ve kartuşların bölgenizde stokta bulunup bulunmadığına bağlıdır.
Yüksek akışlı sistemler genellikle kartuş sayısını ve conta sayısını azaltır. Standart sistemler ise daha kapsamlı bir bakım programı, daha az karmaşık özel kullanım ve organize filtreleme için daha fazla esneklik sunabilir.

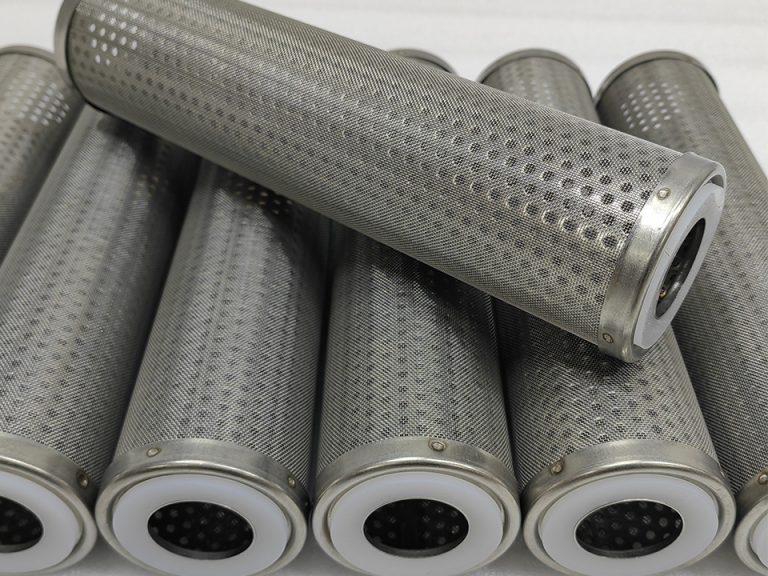

Bir tedarikçiye “1.000 gpm kapasiteli, 5 mikronluk bir filtreye ihtiyacımız var” şeklinde tek satırlık bir mesaj göndermeyin.”
Sorumluluğu başkalarına devret.
Tipik ve tepe akış değerlerini, besleme sıcaklığını, pH değerini, TSS veya bulanıklık verilerini, istenen partikül giderme verimliliğini, minimum çıkış basıncını, pompa konturunu, maksimum giriş gerilimini, tercih edilen kartuş ömrünü, tercih edilen tank malzemesini, conta kimyasını, mevcut kaplama alanını ve ilgili basınçlı kap yönetmeliğini belirtin.
Ardından, aşağıdaki belgeleri geri isteyin: kartuş içeriği tahmini, düzenli ve kalıcı basınç düşüşü tahminleri, muhafaza kaybı bilgileri, bağlantı zaman çizelgesi, yerleşim gerilimi, ürün sertifikaları ve genel düzen şeması.
İşte tam da bu şekilde, güvenilir belgeleri olan paslanmaz çelik bir kap yerine bir filtreleme sistemi edinmiş olursunuz.
