200 m³/h değerinde, hesaplama neredeyse utanç verici derecede basit görünse de, viskozite, askıda katı maddeler, mikron derecesi, diferansiyel basınç, kirlenme rezervi ve yedeklilik faktörleri hesaba katıldığında sonuç, beş adet yüksek akışlı elemandan yüzün üzerinde standart kartuşa kadar değişebilir.
Peki, satın alma siparişine hangi numara yazılmalı?
Cevabım açık ve net: Onaylanmış 60 inçlik yüksek akışlı elemanlar kullanılırken, dört adet çalışma kartuşu ve bir adet yedek kartuşla başlayın; ancak beş adedi nihai tasarım olarak değil, bütçe hesaplaması için bir rakam olarak değerlendirin.
Bu ayrım önemlidir. Yalnızca “200 m³/h” değerine dayanan bir teklif, mühendislik değildir. Bu, baret takmış bir satış tahmini.
Su benzeri bir sıvı, orta düzeyde tortu yükü ve uygun şekilde seçilmiş 40 veya 60 inç çapında bir eleman için, makul bir ön kartuş filtresi boyutlandırma sonucu şöyledir:
4 adet çalışma kartuşu + 1 adet yedek kartuş = 5 adet takılı kartuş
Bu, her bir görev kartuşunun düzeltilmiş izin verilen akışının yaklaşık 54 m³/saat, şuna eşdeğer: 900 L/dk. Hesaplama şu şekildedir:
200 m³/saat ÷ 54 m³/saat (kartuş başına) = 3,70 kartuş
Yukarı doğru yuvarla:
N görevi = 4 kartuş
Ardından operasyonel yedekliliği ekleyin:
Takılı kartuş sayısı = 4 + 1 yedek = 5 kartuş
Bu, basit bir başlık. Ancak acı gerçek şu ki, “yüksek akışlı” olarak pazarlanan bir kartuş, sıvınızda otomatik olarak 54 m³/h akış hızına ulaşamaz.
Nihai değer, kutunun üzerinde yazılı olan sıfat değil, gerçek diferansiyel basınç-akış eğrisine bağlıdır.
Doğru bir kartuş filtre hesaplaması için pompa debisinden daha fazlası gereklidir. En azından şunlara ihtiyacımız vardır:
Pall’ın Ocak 2024 tarihli polipropilen filtre seçim kılavuzu da aynı mantığı izlemektedir: akışkan türü, katı maddeler, viskozite, pH, sıcaklık, basınç, arıtma oranı ve sıvı akışı, filtre boyutlandırmasında dikkate alınan parametreler olarak değerlendirilmektedir. Ayrıca kılavuzda, önerilen akış değerlerinin sadece sıvının filtre elemanından fiziksel olarak geçebileceğini kanıtlamak değil, filtre ömrünü optimize etmeyi amaçladığı belirtilmektedir. ([Pall][1])
200 m³/h değerini katalogdaki maksimum değere bölüp işin orada bittiği her türlü öneriye şüpheyle yaklaşıyorum.
Maksimum akış, bir hidrolik sınır değerdir. Önerilen akış ise bir çalışma konumudur. Kirlenme koşullarında sürdürülebilir akış ise tamamen farklı bir değerdir.
Temel formül şöyledir:
N görevi = Tavan(Q tepe değeri ÷ q izin verilen değer)
Nerede?
N görevi = aynı anda çalışan kartuş sayısıQ tepe noktası = sistemin en yüksek akışı; sadece ortalama üretim akışı değilq izin verilen = kartuş başına düzeltilmiş izin verilen akış miktarıTavan = her zaman bir üst tam sayıya yuvarlaİzin verilen kartuş akışı şu şekilde hesaplanmalıdır:
q izin verilen = q referans × K viskozite × K katı madde × K mikron × K sıcaklık × K kirlenme
Her bir düzeltme faktörü normalde 1,00 veya daha düşük.
Örneğin:
72 m³/saat0.7572 × 0,75 = 54 m³/saatO halde:
N görevi = Tavan(200 ÷ 54) = 4
N+1 yedekliliği için:
Kurulu N = Çalışma N + 1 = 5
0,75 faktörü evrensel bir sabit değildir. Bu, erken aşamadaki bütçeleme için yapılan bir mühendislik varsayımıdır. Temiz bir soğutma suyu devresi, 0,85 veya 0,90'a yakın bir değeri haklı gösterebilir. Kirli bir yüzey suyu akıntısı, demir bakımından zengin kuyu suyu, fermantasyon sıvısı, reçine içeren kaplama veya konsantre çamur, bu faktörü 0,50'ye veya daha düşük bir değere çekebilir.
Şu ön tasarım esasını göz önünde bulundurun:
| Tasarım parametresi | Varsayılan değer |
|---|---|
| Normal akış | 200 m³/saat |
| Tepe akış hızı | 200 m³/saat |
| Sıvı | Su benzeri proses suyu |
| Sıcaklık | 25 °C |
| Viskozite | Yaklaşık 1 cP |
| Filtreleme derecesi | 5–10 µm |
| Katı madde yüklemesi | Orta düzeyde |
| Referans kartuşu | 60 inçlik yüksek akışlı format |
| Önerilen akış değeri | 1.200 L/dk |
| Birleşik düzeltme katsayısı | 0.75 |
| Fazlalık | N+1 |
Öncelikle sistem akışını dönüştürün:
200 m³/saat × 1.000 ÷ 60 = 3.333 L/dk
Referans kartuş akışını düzeltin:
1.200 L/dk × 0,75 = 900 L/dk
Görev sayısını hesaplayın:
3.333 ÷ 900 = 3,70
Yukarı doğru yuvarla:
4 adet görev kartuşu
Bir yedek pozisyon ekleyin:
Takılı 5 kartuş
Ocak 2024 tarihli Pall boyutlandırma tablosu, daha kısa elemanlar için dakikada birkaç yüz litre aralığında değişen yüksek akış referans değerleri ile en uzun yüksek akış formatı için önerilen yaklaşık 1.200 L/dk akış değerini sunmaktadır. Bu değerler yararlı referans noktaları olmakla birlikte, başka bir üreticinin kartuşu için geçerli performans garantisi teşkil etmez.
Bu uyarı, sadece yasal gereklilik nedeniyle eklenmiş bir ifade değildir. Pileli yüksek akışlı filtre elemanları, eritilerek üflenmiş derinlikli filtre elemanları, kademeli yoğunluklu PP ve çekirdeksiz elemanlar, benzer dış boyutlara sahip olsalar da etkili alanları ve temiz basınç düşüşleri açısından birbirinden radikal şekilde farklılık gösterebilir.
Aşağıdaki tabloda bir 0,75 ön düzeltme katsayısı belgelenmiş referans akış değerlerine göre hesaplanır ve ardından bir yedek kartuş eklenir. Bu, kartuş formatının nominal gövde uzunluğundan daha önemli olmasının nedenini ortaya koymaktadır.
| Kartuş mimarisi | Eleman başına referans akış | Düzeltilmiş tasarım akışı | 200 m³/h'lik çalışma kapasitesi | N+1 ile kurulmuştur | Değerlendirmem |
|---|---|---|---|---|---|
| 60 inçlik yüksek akışlı | 1.200 L/dk | 900 L/dk | 4 | 5 | Tercih edilen başlangıç noktası |
| 40 inçlik yüksek akışlı | 800 L/dk | 600 L/dk | 6 | 7 | Yükseklik kısıtlı olduğunda kullanışlıdır |
| 30 inçlik yüksek akışlı | 400 L/dk | 300 L/dk | 12 | 13 | Daha fazla conta, işçilik ve gemi yapısının karmaşıklığı |
| Standart 30 inçlik kartuş | 40–90 L/dk | 30–67,5 L/dk | 50–112 | 51–113 | Genellikle ana görev için ekonomik açıdan elverişsizdir |
Referans değerler 2024 seçim kılavuzundan alınmıştır ve formata bağlı kapasiteyi göstermektedir; gerçek tasarım değerleri, seçilen kartuşun akışkan türüne özgü akış eğrisi ile karşılaştırılarak teyit edilmelidir.
Şu yayılmaya bir bakın.
Beş eleman ile 113 eleman arasındaki fark, basit bir yuvarlama hatası değildir. Bu, gövde çapları, boru plakaları, kaldırma gereksinimleri, stoklar, sızdırmazlık riskleri ve bakım saatleri bakımından tamamen farklı bir arıtma tesisidir.
A Sıvı ön filtreleme için 152 mm'lik çekirdeksiz, yüksek akışlı polipropilen kartuş 200 m³/h kapasiteli bir sistem için bu geometri türünü değerlendirmek faydalı olabilir; zira daha büyük bir çap, eleman sayısını ve fiziksel kaplama alanını azaltabilir.
Ancak çap tek başına hiçbir şeyi kanıtlamaz.
Beş adetlik siparişi kabul etmeden önce, üreticiden şunları talep edin:
Daha ağır tortu yükleri için, 1–50 µm aralığında jumbo eriyik üflemeli PP tortu filtre kartuşları membranlardan veya hassas proses ekipmanlarından önce faydalı bir derinlik filtrasyonu sağlayabilir. Listelenen ürün yelpazesi, 60 inç’e kadar uzunluklar, yaklaşık 60–65 mm standart çaplar, yaklaşık 110–115 mm jumbo çaplar, PP yapı ve 80 °C’lik maksimum çalışma sıcaklığını içermektedir.
Ancak, ürünün maksimum diferansiyel basıncı, normal değiştirme noktasıyla asla karıştırılmamalıdır.
Benim kesin kuralım: hayatta kalma basıncı yerine, kullanılabilir toprak yükleme kapasitesine göre tasarım.
Yapısal olarak yaklaşık 3 bar basınç farkına dayanabilen bir kartuş, bu değere ulaşmadan çok önce ticari açıdan mantıksız hale gelebilir. Pompalama maliyetleri artar, contalar aşırı yüklenir, baypas riski artar ve üretim ani bir basınç artışına karşı savunmasız hale gelir.
200 m³/h'de:
Q = 200 ÷ 3.600 = 0,0556 m³/s
Filtre diferansiyel basıncı tarafından tüketilen hidrolik güç şöyledir:
P = Q × ΔP
Her bir ek 1 bar, ya da 100.000 Pa, filtreleme sistemi boyunca:
P hidrolik = 0,0556 × 100.000 = 5,56 kW
75% pompasında verimlilik:
P elektrik = 5,56 ÷ 0,75 = 7,41 kW
Yılda 8.000 çalışma saatinde:
7,41 × 8.000 = 59.280 kWh/yıl
Örnek bir elektrik fiyatı olarak $0,10/kWh, o gereksiz 1 barın maliyeti yaklaşık olarak şöyledir:
59.280 × $0,10 = yılda $5.928
Bu, tek bir sistem için geçerlidir.
Ayrıca, talep ücretleri, varsayılan verimlilik sınırları dışındaki motor kayıpları, üretim kesintileri, işçilik maliyetleri ve eleman ömrünün kısalması da bu hesaplamanın dışında tutulmuştur. Sürekli olarak yüksek diferansiyel basınçta çalışan ucuz bir kartuş, aslında pahalı bir seçenek haline gelebilir.
Dört kartuşu hidrolik sınırlarına yakın bir şekilde çalıştırmaya zorlamaktansa, bir kartuş yuvası daha satın almayı tercih ederim.

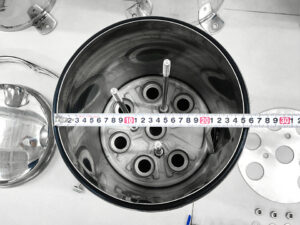

Kartuş sayısı belirlendikten sonra, çoklu kartuşlu filtre gövdesinin boyutlandırılmasında aşağıdaki hususlar dikkate alınmalıdır:
200 m³/h'de hacimsel akış yaklaşık olarak 0,0556 m³/s.
Yaklaşık DN150 iç akış kesiti, yaklaşık olarak şu hızı sağlayabilir: 3 m/s, gerçek boru çapına bağlı olarak. DN200 bağlantısı şuna daha yakındır: 1,8 m/s. Daha büyük bir bağlantı genellikle daha az yerel kayıp ve daha yumuşak bir dağıtım anlamına gelir; ancak nozul seçimi yine de tesis boru hattı standardına ve izin verilen hıza uygun olmalıdır.
Yanlış dağıtım, doğru belirlenmiş kartuş filtre boyutlandırmasını bozar. Girişe en yakın elemanlar orantısız miktarda katı madde alır, ilk olarak tıkanır ve geri kalan kartuşların yükü yetersizmiş gibi görünmesine neden olur. Operatörler, asıl sorunun hazne hidrolik sisteminde olmasına rağmen, kartuş kalitesini suçlar.
A 10 ila 40 inçlik elemanlar için 304/316 paslanmaz çelik tek kartuşlu gövde 200 m³/h kapasiteli ana filtre olarak güvenilir değildir. Bununla birlikte, numune döngüsünde, pilot hattında, kimyasal yan akışta, cihaz koruma dalında veya son arıtma noktasında iyi bir performans gösterebilir.
İşte tek bir konutun yeri budur.
2024 yılına ait en yararlı bulgular, “her zaman beş kartuş takın” demiyor. Filtreleme performansının, bütünsel bir işletim sistemi olarak değerlendirilmesi gerektiğini belirtiyor.
ABD Enerji Bakanlığı’nın 21 Ağustos 2024 tarihli endüstriyel su kalitesi ve yeniden kullanım konulu meslektaşlar arası bilgi paylaşımı toplantısında, tasarruf sağladığı bildirilen Nissan’ın otomatik filtreleme projesi öne çıkarıldı Yılda 48,6 milyon galon su tek seferlik durulama suyu uygulamalarını ortadan kaldırarak. Buradan çıkarılacak ders, manşetteki rakamdan daha önemlidir: Filtrelemenin değeri, tek başına filtre elemanları satın almaktan değil, otomasyon, yeniden kullanım stratejisi ve süreç entegrasyonundan kaynaklanmıştır.
Pall’ın 2024 kılavuzu, daha az göze çarpan ancak aynı derecede önemli bir noktaya değiniyor: Önerilen kartuş akış hızları, filtre ömrünü optimize etmeyi amaçlayan kılavuz değerlerken, basınç düşüşü değerleri ise ilgili ürün veri sayfasında kontrol edilmelidir. Dolayısıyla katalogdaki akış değeri, nihai kartuş sayısı değil, bir başlangıç değişkenidir.
Ve benimsenme farkı hâlâ büyük. EPA, 2024 itibarıyla sayısının ABD Tarım Bakanlığı (USDA) Kırsal Kalkınma projelerinin 2%'si su yeniden kullanımına yönelik bir bileşen içeriyordu; oysa yeniden kullanım, ilgili kredi ve hibe programlarının kapsamına giriyordu. Bunu, sektörün hâlâ entegre su sistemlerine yeterince yatırım yapmadığı, buna karşın reaktif bakım için aşırı harcama yaptığına dair bir kanıt olarak yorumladım.
Bir tedarikçi, “su, 200 m³/h, 5 mikron” verilerinden güvenilir bir kartuş sayısını hesaplayamaz.”
Uygun bir tasarım dayanağı gönderin:
| Teklif Talebi için gerekli veriler | Neden beden ölçüleri değişiyor? |
|---|---|
| Normal ve pik akış | Hidrolik yükü ve ayar aralığını belirler |
| Sıcaklık aralığı | Viskozite, sızdırmazlık ve ortam sınırlarında değişiklikler |
| Viskozite | Temiz diferansiyel basıncı doğrudan etkiler |
| TSS (mg/L) | Yükleme hızını gösterir |
| Parçacık boyutu dağılımı | Derinlik veya yüzey filtrasyonunun uygun olup olmadığını gösterir |
| Nominal veya mutlak derecelendirme | Yanlış mikron eşdeğerliğini önler |
| Gerekli verimlilik | Gerçek kaldırma performansını belirler |
| Maksimum temiz ΔP | Kullanışlı yükleme kapasitesini korur |
| Terminal ΔP | Değiştirme kontrolünü ayarlar |
| Gerekli çalışma saatleri | Yükleme değerlerini hizmet ömrü beklentilerine dönüştürür |
| Kimyasal bileşim ve pH | PP, SUS304, SUS316L ve contaların uyumluluğunu belirler |
| Yedeklilik felsefesi | Çalışma, bekleme veya çift yönlü çalışma düzenini belirler |
Veri yoksa, güven de yoktur.
Ayrıca, temsili sıvı testlerine veya savunulabilir kirletici yükleme verilerine dayanmayan herhangi bir kesin kartuş ömrü vaadini reddediyorum. Bir kartuş, stabil arıtılmış suda altı hafta dayanabilirken, tank temizliği işleminden sonra ise altı saat dayanabilir.
200 m³/h kapasiteli bir sistem için kartuş filtresinin boyutlandırılması, tasarımdaki en yüksek akış değerinin kartuş başına doğrulanmış izin verilen akış değerine bölünmesi, viskozite, askıda katı maddeler, mikron derecesi, basınç düşüşü, kirlenme payı, çalışma sıcaklığı ve yedeklilik gibi faktörleri dikkate alarak düzeltme yapıp, ardından pratik bir çok kartuşlu gövde konfigürasyonuna yuvarlamaktır.
Kartuş başına 54 m³/h düzeltilmiş yüksek akış kapasitesi için sistemde dört adet çalışma kartuşu gerekir. Bir adet yedek kartuş eklenmesiyle beş kartuşlu bir muhafaza elde edilir.
200 m³/h kapasiteli bir filtreleme sistemi için genellikle yaklaşık dört adet çalışma kartuşu ve bir adet yedek kartuş gerekir; zira onaylanmış 60 inçlik yüksek akışlı elemanların, düzeltme işleminden sonra her biri yaklaşık 900 L/dk akışı güvenli bir şekilde karşılayabildiği göz önünde bulundurulduğunda; standart kartuşlar ise düzinelerce kartuş gerektirebilir; bu nedenle nihai sayı, ürüne özgü diferansiyel basınç ve akış eğrilerinden belirlenmelidir.
Kirli su veya tasarruflu çalışma koşullarında, bu sayı altı adet çalışma elemanı artı bir adet yedek elemana kadar çıkabilir. Dolayısıyla beş adet, kesin bir garanti değil, bütçe açısından sağlam bir başlangıç noktasıdır.
200 m³/h için en uygun kartuş boyutu, genellikle geniş çaplı, 40 veya 60 inçlik yüksek akışlı bir formattır; zira bu, filtre elemanı sayısını, hazne çapını, değiştirme işçiliğini ve sızdırmazlık noktalarını azaltır; tabii ki filtre malzemesi, mikron derecesi, kimyasal bileşim, sıcaklık ve temiz diferansiyel basınç, gerçek sıvı ve kirlenme profiline uygun olduğu sürece.
60 inçlik bir format genellikle en düşük eleman sayısını sağlar. Tavan yüksekliği, kaldırma açıklığı veya operatörün kullanım sınırlamaları tank tasarımını belirleyen durumlarda, 40 inçlik bir tasarım daha uygun olabilir.
Kartuş sayısı, sistem akışını kartuşun nominal değeriyle aynı birimlere dönüştürerek, tepe akışı eleman başına düzeltilmiş izin verilen akışa bölerek, yukarı yuvarlayarak ve ardından tasarım marjı veya bir N+1 yedek konumu ekleyerek hesaplanır; böylece muhafaza, kirlenme, bakım veya anormal katı madde yüklemesi sırasında akış ihtiyacını karşılayabilir.
3.333 L/dk sistem akışı ve 900 L/dk düzeltilmiş kartuş akışı için sonuç 3,70’dir. Bu değeri dört adet çalışma kartuşuna yuvarlayın, ardından gerekli yedeklemeyi ekleyin.
Tek kartuşlu bir gövde, 200 m³/h debi için ana filtre olarak uygun değildir; zira geleneksel bir 10 ila 40 inçlik eleman, kabul edilebilir bir basınç düşüşüyle bu hidrolik yükü karşılayamaz; ancak yine de pilot devre, numune hattı, kimyasal yan akış veya akış aşağı arıtma noktası olarak kullanılabilir.
Bu temel görev için, uygun şekilde dağıtılmış çok kartuşlu bir hazne, yüksek akışlı bir gövde veya birden fazla paralel gövde gereklidir. Kesintisiz çalışmanın zorunlu olduğu durumlarda, çiftli bir düzenleme de uygun olabilir.
Sadece akış hızını göndermeyin.
Sıvı bileşimi, sıcaklık, viskozite, TSS, partikül dağılımı, mikron verimliliği, çalışma programı, izin verilen diferansiyel basınç, tercih edilen kartuş uzunluğu, gövde malzemesi ve yedeklilik gereksinimini belirtiniz.
Ön bütçe hazırlamak için şunlarla başlayın: beş adet 60 inçlik yüksek akışlı kartuş: dördü çalışır durumda, biri yedek. Tedarik aşamasında, akış eğrisini talep edin, düzeltilmiş kapasiteyi hesaplayın, nozul hızını doğrulayın ve beklenen temiz diferansiyel basınç değerine ilişkin yazılı teyit alın.
Bundan daha azı sadece tahmin olur.
